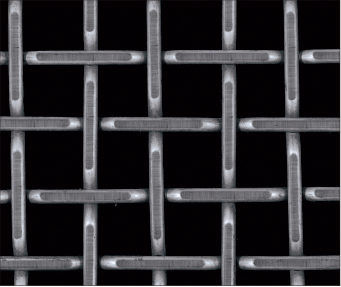

フラットトップは平織金網に比べ、太い線径を使用し、右写真のように、タテ線とヨコ線の凸凹が少なく、網の上面が平面になるように工夫され、選別効率が良い金網です。特に石炭、コークスのような表面が粗雑で硬度が大きく、砕けやすい素材かつスムーズであると、網の交点での素材の欠損を少なくすることができ、網の摩耗も少なくなり、耐久力が増加します。
フラットトップ標準仕様
| 目開き(mm) | 鉱石・骨材選別用 振動ふるいに推奨サイズ |
工場用振動ふるいに推奨サイズ | ||||
|---|---|---|---|---|---|---|
| 線径(mm) | 空間率(%) | 線径(mm) | 空間率(%) | 線径(mm) | 空間率(%) | |
| 100 | 19 | 70.6 | 16 | 74.3 | 13 | 78.3 |
| 90 | 16 | 72.1 | 13 | 76.4 | 11 | 79.4 |
| 75 | 16 | 67.9 | 13 | 72.6 | 11 | 76.1 |
| 70 | 13 | 71.1 | 11 | 74.7 | 10 | 76.6 |
| 65 | 13 | 69.4 | 11 | 73.1 | 10 | 75.1 |
| 60 | 13 | 67.6 | 11 | 71.4 | 10 | 73.5 |
| 50 | 11 | 67.2 | 10 | 69.4 | 9 | 71.8 |
| 45 | 11 | 64.6 | 10 | 66.9 | 8 | 72.1 |
| 40 | 10 | 64.0 | 8 | 69.4 | 7 | 72.4 |
| 35 | 10 | 60.5 | 8 | 66.3 | 7 | 69.4 |
| 30 | 8 | 62.3 | 7 | 65.7 | 6 | 69.4 |
| 25 | 8 | 57.4 | 7 | 61.0 | 6 | 65.0 |
| 22 | 7 | 57.6 | 6 | 61.7 | 5 | 66.4 |
| 20 | 7 | 54.9 | 6 | 59.2 | 5 | 64.0 |
| 18 | 6 | 56.3 | 5 | 61.2 | 4.5 | 64.0 |
| 16 | 6 | 52.9 | 5 | 58.0 | 4.5 | 60.9 |
| 14 | 5 | 54.3 | 4.5 | 57.3 | 4 | 60.5 |
| 12 | 5 | 49.9 | 4.5 | 52.9 | 4 | 56.3 |
| 10 | 4.5 | 47.6 | 4 | 51.0 | 3.5 | 54.9 |
| 9 | 4 | 47.9 | 4 | 47.9 | 3.5 | 51.8 |
| 8 | 4 | 44.4 | 3.5 | 48.4 | 3 | 52.9 |
| 7 | 3.5 | 44.4 | 3 | 49.0 | 2.6 | 53.2 |
| 6 | 3.5 | 39.9 | 3 | 44.4 | 2.3 | 52.3 |
| 5 | 3 | 39.1 | 2.6 | 43.3 | 2 | 51.0 |
| 4 | 2.6 | 36.7 | 2 | 44.4 | 1.8 | 47.6 |
| 3 | 2.3 | 32.0 | 1.8 | 39.1 | 1.2 | 51.0 |
